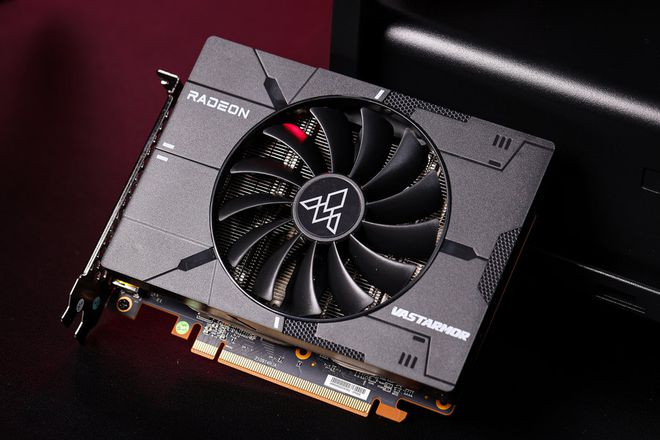

AMD Radeon RX 6000系列

Radeon RX 6000系列是AMD推出的系列显卡，是Radeon RX 5000系列的后继世代，该系列也被称为Big Navi一代，于2020年10月28日亮相，采用RDNA2为第一次——建筑。

Big Navi 一代使用的架构称为 RDNA2，它是 RDNA1 架构的演变。 基本结构保持不变：Big Navi GPU 由所谓的计算单元 (CU) 组成，每个 CU 仍由 64 个 ALU 和 4 个纹理单元组成。

RDNA2 的一个新颖之处在于无限缓存的开发。 这用于补偿高性能显卡对内存带宽不断增长的需求。 AMD 没有扩大内存接口和/或安装更快的内存芯片，而是安装了另一个缓存。 这是对 Zen 3 处理器 L3 缓存的改编。 AMD 表示，256 位接口和 Infinity Cache 的组合提供的带宽比经典的 384 位接口平均多 117%，因为所需的数据通常可以从缓存中获取。 该组合还应该只消耗 384 位接口的 90% 的能量，具有更高的性能。

AMD公布的计算Infinity Cache有效带宽的公式是：内存通道数乘以系数64再乘以Infinity Factory Clock SPeed（FLCK）。 Radeon Pro W6800 (Navi 21 XL) 如下：16 * 64 * 1940 MHz = 1984.56 GB/s。 这是交付带宽的结果。 完全扩展的 Navi 21 XTX 和 Navi 21 KXTX 中的 RDNA2 代具有 5120 个着色器处理器，可实现 2738-2807 MHz 的最大时钟速率。 台积电制造的7nm结构尺寸的芯片尺寸为520mm²，包含268亿个晶体管，因此每平方毫米的密度约为5153.84万个晶体管。 与 RDNA1 Navi10、7nm 台积电 251mm² 和 103 亿个晶体管（密度 ~ 4103.58 万 Tr/mm²）相比，制造方面的进步非常显着。 纯算力在第二代提升了一倍以上。

与第一代相比，RDNA2 现在支持功能级别为 12.2 的 DirectX 12 Ultimate。 因此，现在也支持可变速率着色、网格着色器和采样器反馈。

RDNA2 的另一项重大创新是对光线追踪的硬件支持。 为此，每个计算单元都安装了一个光线追踪加速器，其确切功能和性能尚不清楚。

当结构宽度细化到台积电6nm时，小型Navi 24芯片6500 XT的时钟频率达到了3GHz的极限。

• ↑ 给出的日期是公开展示的日期，而不是模型的可用日期。
• ↑ 流处理器的计算能力、像素和纹素填充率以及内存带宽的指定性能值是理论最大值（带升压时钟），不能直接与性能值进行比较其他架构的。 图形卡的整体性能除其他外取决于可用资源的利用或利用程度。 还有其他影响性能的因素未在此处列出。
• ↑ 指定时钟频率是AMD推荐或指定的参考数据；显存时钟是有效时钟。 然而，由于不同的时钟发生器，确切的时钟可能会有几兆赫兹的偏差，时钟速率的最终决定权在各自的显卡制造商手中。 因此，很可能存在或将会有具有不同时钟速度的显卡型号。
• ↑ AMD规定的TBP值不一定对应最大功耗。 该值也不一定能与竞争对手 Nvidia 的 MGCP 值相提并论。
• ↑ 表中所列实测值是指对应AMD参考设计的显卡纯功耗。 为了测量这些值，需要进行特殊测量设备; 根据使用的测量技术和给定的测量条件，包括用于生成 3D 负载的程序，不同设备之间的值可能会有所不同。 因此，这里给出了测量值范围，分别代表不同来源的最低、典型和最高测量值。
