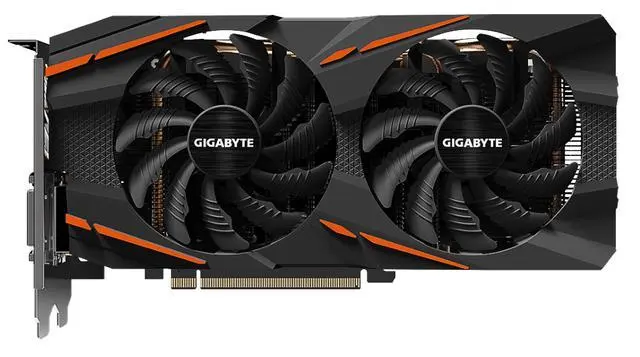

AMD Radeon Rx 300

Radeon R300系列是AMD推出的一系列桌面图形芯片，是Radeon R200系列的继任者。  AMD Radeon 400 系列取代了 R300 系列。

Radeon R300系列是经典刷新系列。 第一批型号于 2015 年 5 月 5 日发布，仅面向 OEM 市场。 随后于 2015 年 6 月 18 日推出了面向零售市场的第一款车型。这些都是经典的品牌重塑，即以前系列中旧型号的新版本以新名称命名，其中一些略有变化。 所以它是 例如，Radeon R9 380 是时钟速率稍高的 Radeon R9 285。 通常，专业媒体对此类品牌重塑持批判态度。Nvidia 的竞争对手系列 Geforce 900 系列出现时间早 9 个月，并且基于新架构，这让 R300 系列变得更加困难。 特别是，Radeon HD 7800 中已经使用的 Pitcairn GPU（现在称为 Trinidad）的使用受到了批评。 另一方面，两款Radeon R9 390(X)型号获得好评，因为它们标配8GB显存，性价比非常高。 只是在功耗方面，由于架构的原因，它们明显不如 Nvidia 竞争对手。

斐济图形处理器是R300系列唯一的新开发产品。 从技术角度来看，这是一块双Tonga GPU（R300系列以后简称Antigua），由4096个ALU、256个纹理单元和64个ROP组成，同时保留了扩展阶段1.2的GCN架构。 除了UVD 6.0视频处理器外，显存接口也有明显的变化：首次安装了新的HBM显存，而不是GDDR5显存，这也是斐济拥有4096位DDR HBM接口的原因。 AMD 表示，使用 HBM 内存可以实现更高的传输速率，降低功耗并节省空间（在 PCB 和 GPU 本身上）。 另一方面，缺点是使用 HBM1 内存时，最大内存扩展限制为 4 GB（只有 HBM2 内存才可能达到 32 GB VRAM）。 由于 AMD 与其竞争对手 Nvidia 一样，已经将台积电的 20 纳米制造工艺排除在外，因此斐济将继续使用 28 纳米工艺制造。 该芯片由 89 亿个晶体管组成，面积为 596 平方毫米。 虽然 Nvidia 已经生产过许多这种尺寸的图形处理器，但这对 AMD 来说还是第一次。此前，R600 和 Hawaii GPU 是 AMD 最大的图形处理器，分别为 420 平方毫米和 438 平方毫米。

AMD 于 2015 年 6 月 24 日推出的 Radeon R9 Fury X 首次使用了 Fiji 图形处理器，并以其完整配置使用。 该卡具有一些特殊功能，从命名中可以看出，这与 R300 系列的其余命名方案部分不同。 例如，Fury X 在参考设计中采用了水冷，这通常只能由主板合作伙伴使用他们自己的设计来实现（但是，这种自己的设计被 AMD 禁止用于 Fury X）。 然而，Nvidia 模型在全高清下性能提高了约 10%，在 WQHD 下性能提高了约 5%。 只有在 4K（超高清分辨率）下才能实现性能并列。 由于泄露的硬件数据和命名，提前预计与 Geforce GTX Titan X 的“峰值性能之战”，但现在即使是同样昂贵的 Geforce GTX 980 Ti 也无法击败，行业媒体的评级是相应混出来的。 Nvidia 型号更高的能效以及 Fury X 的第一批水冷（导致泵发出呜呜声）中的一个错误加强了这种效果。 只有 4 GB 的内存配置事先被视为一个问题，但测试报告只能证明在特殊情况下高分辨率的限制（4 GB 被证明是一个营销劣势，因为 Geforce GTX 980 Ti 有 6国标）。

凭借 Radeon R9 Fury，AMD 于 2015 年 7 月 10 日推出了第二款基于 Fiji 图形处理器的型号。 与 Fury X 相比，它现在已部分停用， 这意味着 64 个着色器集群中只有 56 个仍然处于活动状态，这意味着 Fury 仍然有 3584 个着色器和 224 个纹理单元可用。 这种配置在 AMD 内部也被称为 Fiji Pro。 与 Fury X 相比，Fury 的时钟速率略低，Fury 在全高清下达到约 4与 Nvidia 的 Geforce GTX 980 相比，性能提高 %。随着分辨率的提高，领先优势逐渐扩大（尽管该卡对超高清分辨率的基本适用性存在争议）。 由于 AMD 现在已经放弃了参考设计，因此没有出现 Fury X 的水冷问题（大多数主板合作伙伴使用他们自己的风冷设计）。

AMD 于 2015 年 9 月 10 日推出的 Radeon R9 Nano 是 Fury X 的特殊版本，采用 Mini-ITX 格式。 为了符合必要的规格，Nano 只有 15.3 厘米长，专为已安装的 Fiji 图形处理器的所谓“SweetSPot”而设计（即时钟频谱中从图形卡获得最高效率的点）性能功耗比达到）。 AMD 为此再次使用完整的 Fiji GPU，但时钟速率为 Fury (1,000 MHz) 而不是 Fury X (1,050 MHz)。 然而，硬件测试表明，AMD 的官方时钟速率实际上从未达到过； 3D 负载下的实际平均时钟约为 875 MHz。 因此，该卡大致达到了 Radeon R9 Fury 或 Geforce GTX 980 的性能。

2016年4月26日，AMD发布了Radeon Pro Duo。 这是一款双显卡，使用两个全功能斐济 GPU，取代了 Radeon R9 295X2。 从技术角度来看，Radeon Pro Duo 代表了一块 PCB 上的两个 nanos 水冷，由于 Nvidia 在 Geforce 900 系列中没有使用这样的双卡，因此 Radeon Pro Duo 垄断了当时最快的卡。

• ↑ 给出的日期是公开展示的日期，而不是模型的可用日期。
• ↑ 流处理器的计算能力、像素和纹素填充率以及内存带宽的指定性能值是理论最大值（在标准时钟下，如果可用），不能直接比较与其他架构的性能值。 图形卡的整体性能除其他外取决于可用资源的利用或利用程度。 还有其他影响性能的因素未在此处列出。
• ↑ 指定时钟频率为AMD推荐或指定的参考数据；显存时钟为I/O时钟（括号中为有效时钟）。 然而，由于不同的时钟发生器，确切的时钟可能会有几兆赫兹的偏差，时钟速率的最终决定权在各自的显卡制造商手中。 因此，很可能存在或将会有具有不同时钟速度的显卡型号。
• ↑ 该型号是 OEM 产品，未在零售市场上销售，尽管名称部分相同，但可能与这些变体有很大差异。
• ↑ AMD规定的TDP值不一定对应最大功耗。 该值也不一定能与竞争对手 Nvidia 的“MGCP”值相提并论。
• ↑ 表中所列实测值是指对应AMD参考设计的显卡纯功耗。 需要特殊的测量设备来测量这些值； 根据使用的测量技术和给定的测量条件，包括用于生成 3D 负载的程序，不同设备之间的值可能会有所不同。
